搖擺篩産品介紹

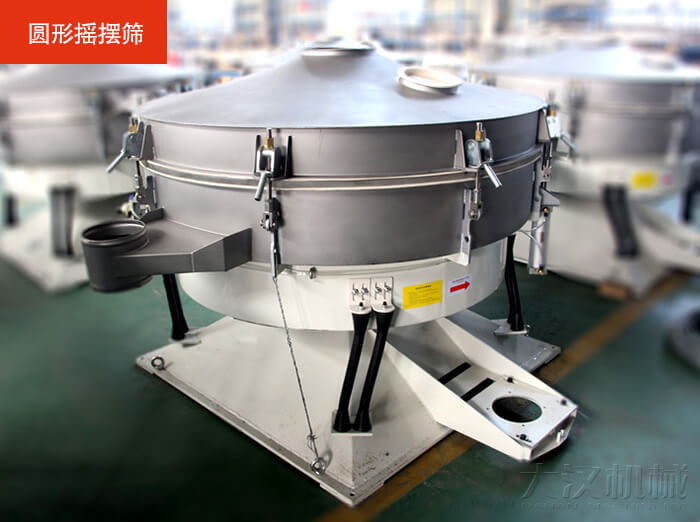

一種多用途新型篩分設備，是爲了滿足大産量，高密度篩分的廠家而特殊設計的一種篩分機，YBS搖擺篩是目前有效的模拟人工篩分作業的篩分設備，其篩分精度、篩分效率、篩網使用壽命是常規圓篩的5-10倍，特别适合難以處理的物料，另外新鄉大漢有圓形搖擺篩與方形搖擺篩兩種類型供用戶選擇，特别适用于對細小顆粒和微細粉物料的分級處理。該設備既可用于幹式篩分，也可用于濕式篩分。

搖擺篩主要特點

搖擺篩作爲一種重要的篩分設備，具有以下主要特點：

1、有效模仿人工篩分動作和過程，篩分精度高達90-95%；

2、低頻率小負荷工作，篩網使用壽命長久，降低運行及維修成本；

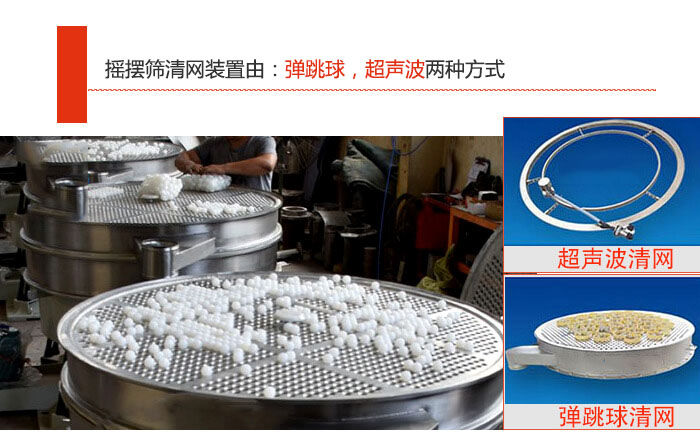

3、搖擺篩可增設多種清網裝置（如：彈跳球清潔網面，超聲波技術清潔網面等），可有效解決篩面堵塞問題，确保篩分的連續性，全封閉結構，減少對環境的污染；

4、出料口可随意360度旋轉，且拆裝方便；

5、噪音低，噪音可低至75dBa；

6、與旋振篩、直線篩等傳統篩分設備相比，單位面積處理量可達到高達5倍，特别适合難處理的物料。

搖擺篩工作原理

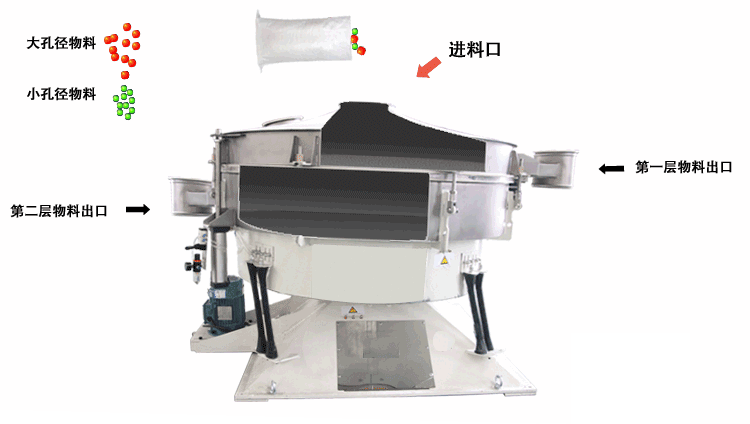

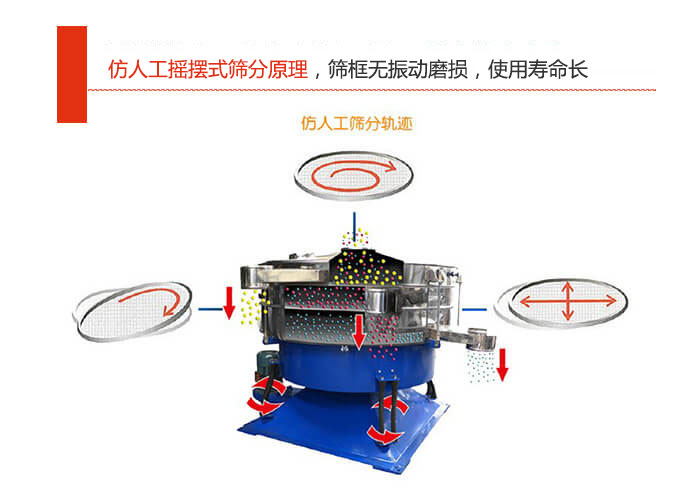

搖擺篩基本的回轉運動與人工篩分相類似，接通電源後篩體啓動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料随着篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出，以此來完成整個篩分工作。

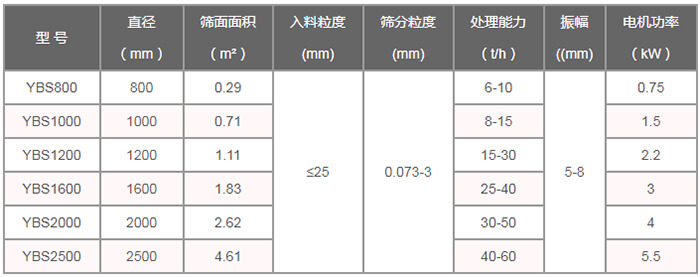

搖擺篩技術參數

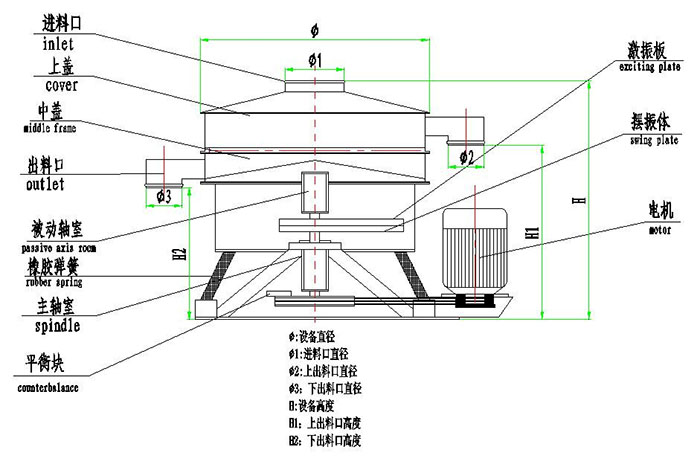

搖擺篩結構圖

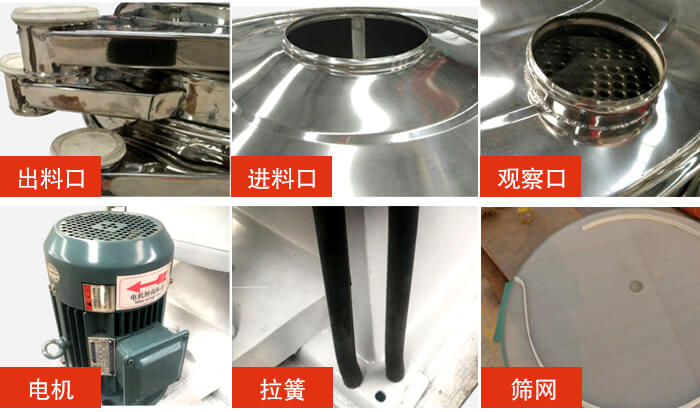

搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

搖擺篩是一種常用的篩分設備，具有簡單而有效的結構，主要由以下部分組成：

進料口：用于将待篩物料投入篩分區域，開始篩分過程。

篩框：篩框是支撐篩網的結構框架，固定篩網并支持篩分操作。它起着承載和支撐篩網的作用。

出料口：從篩分區域排出已篩分的物料，方便收集和處理。

網架：網架是支撐篩網的金屬架構，确保篩網的穩定性和均勻性，保證篩分效果。

主樞軸總成：主樞軸總成是支撐和驅動篩框及篩網進行搖擺運動的關鍵部件，使篩分操作順利進行。

彈簧：彈簧連接在主樞軸總成上，提供彈性支撐和穩定性，幫助實現篩分過程中的振動運動。

底座：底座是支撐整個搖擺篩結構的基礎部分，确保設備的穩定性和安全性。

電機：電機提供動力驅動篩分設備進行篩分操作，使主樞軸總成産生擺動運動，實現顆粒物料的篩分和分離。

搖擺篩适用範圍

搖擺篩是一種多功能的篩分設備，适用于多個行業的篩分需求。以下是搖擺篩适用範圍的詳細介紹：

化學工業：在化學工業中，搖擺篩可用于固體顆粒物料的篩分和分級，例如化工原料、中間體等的篩分操作。

食品與香料工業：搖擺篩可用于食品加工行業中的食品顆粒、香料等的篩分和分級，确保産品質量和安全。

塑料工業：在塑料加工行業中，搖擺篩可用于塑料顆粒的篩分、去除雜質，提高産品質量。

礦業：在礦業領域，搖擺篩可用于礦石、礦砂等礦物顆粒的篩分和分級，幫助提高礦石的利用率。

醫藥工業：搖擺篩在醫藥工業中可以用于藥材、藥粉等藥品原料的篩分和分級，确保藥品質量和純度。

冶金工業：在冶金行業中，搖擺篩可用于金屬顆粒、合金顆粒等材料的篩分和分級，滿足不同生産工藝的需求。

飼料工業：搖擺篩可用于飼料加工行業中的飼料原料的篩分和分級，确保飼料的質量和均勻性。

化肥工業：在化肥生産中，搖擺篩可用于化肥原料的篩分和分級，确保化肥産品的質量和成分均勻。

再生行業：搖擺篩可以用于再生行業中廢棄物料的篩分和分級，幫助實現廢料的再利用和資源化利用。

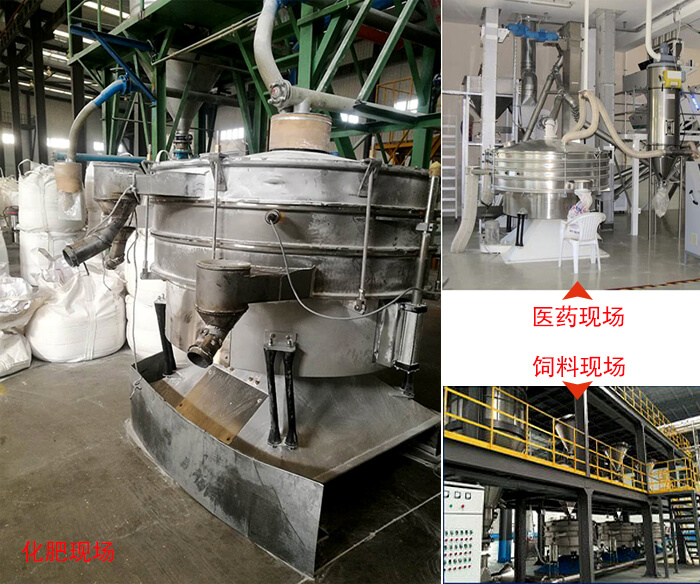

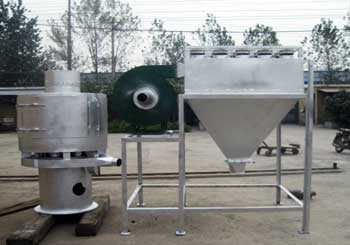

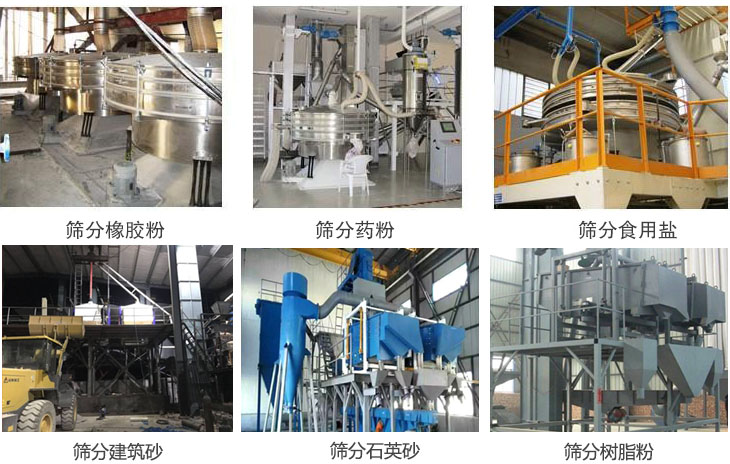

搖擺篩案例

熱點解說：搖擺篩和振動篩區别

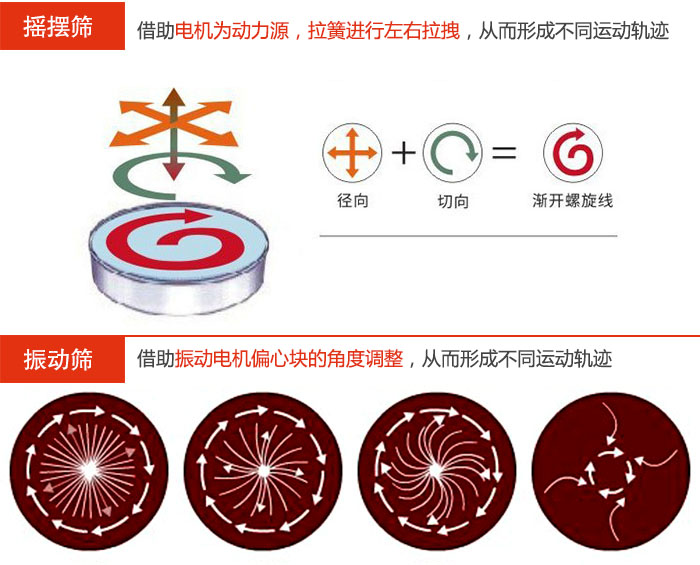

1、篩分原理的區别

搖擺篩是模仿人工篩分，物料在篩面做非線性的三維運動，既有圓周運動，又有上抛弧運動，而振動篩是采用雙電機或直立式電機驅動，物料運動軌迹是一台直線或者水平、傾斜、垂直的三次元運動。

2、适合物料的區别

搖擺篩由于采用了仿人工篩分和加設了清網裝置，所以更加适合500目内不規則或潮濕的物料，克服了普通振動篩的堵網風險，而振動篩屬于非平衡破壞暴力運動，利用了振動原理來篩分物料，所以有時還會破壞物料，所以對于一些顆粒狀結晶焦脆物料，建議使用搖擺篩，其篩分精度可達95% 以上。

3、篩分産量的區别

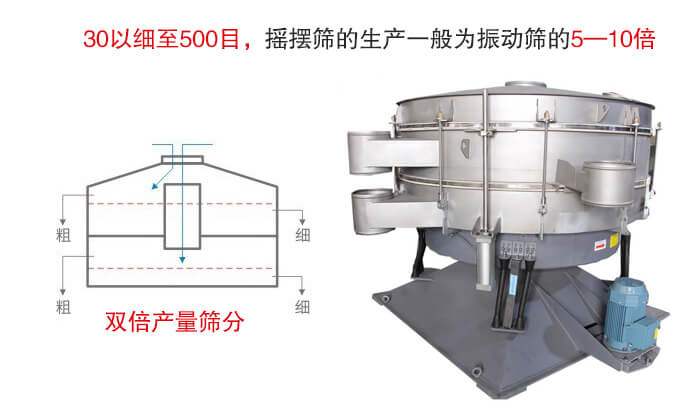

針對30目以粗上物料而言，振動篩和搖擺篩産量基本相同，對30以細至500目原材料來說，搖擺篩的生産量則大大高過振動篩，一般爲振動篩的5—10倍。

4、維修率和使用壽命不同

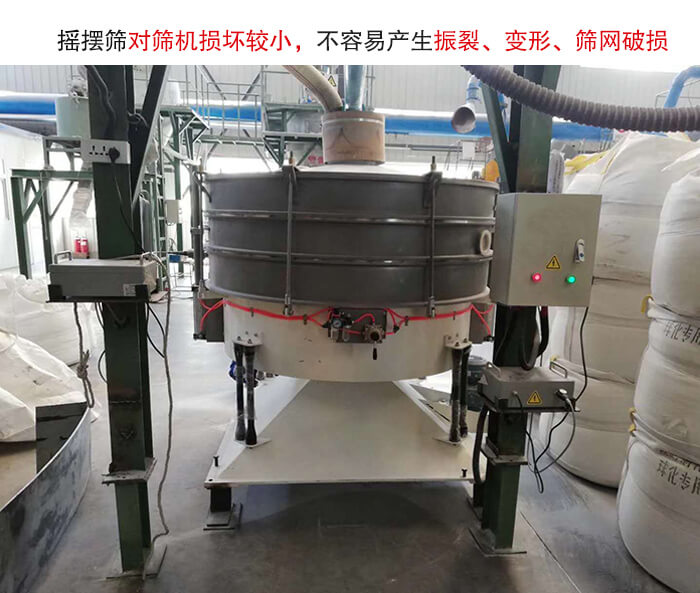

振動篩的振動裏對機械本有挺大的破壞性，時間久了容易産生振裂、變形、篩網破損的狀況，而搖擺篩可以克服這一點。

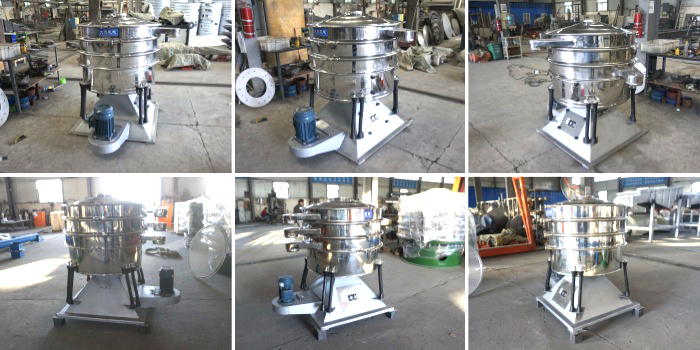

搖擺篩生産廠家

新鄉大漢是一家專注于振動篩分設備的生産制造商，以生産高效搖擺篩著稱。大漢的搖擺篩能夠模拟人工篩分動作，實現對顆粒和粉末物料的精細篩分，生産的産量是普通振動篩的5-10倍。廠家生産的搖擺篩産品具有高效篩分、低噪音、結構堅固、壽命長等特點，适用于化工、食品、醫藥等多個行業。大漢不僅提供多層篩網的定制解決方案，還提供全面的技術支持和售後服務，包括設備安裝、調試和維護。除了搖擺篩，新鄉大漢還生産其他類型的振動篩分設備，如旋振篩、直線振動篩、試驗篩等，以滿足客戶不同的篩分和分級需求。
