TD型鬥式提升機采用橡膠帶作爲牽引構件所有又被稱之爲：皮帶鬥式提升機或膠帶鬥式提升機，主要适用于垂直保送粉狀、粒狀及小塊狀散态物料比方:糧食、煤、水泥、碎礦石等，提升高度可達40米，特點爲:構造簡、運轉穩、挖取式裝料物料溫度不超越60℃,與傳統D型鬥式提升機比拟,提升效率高。

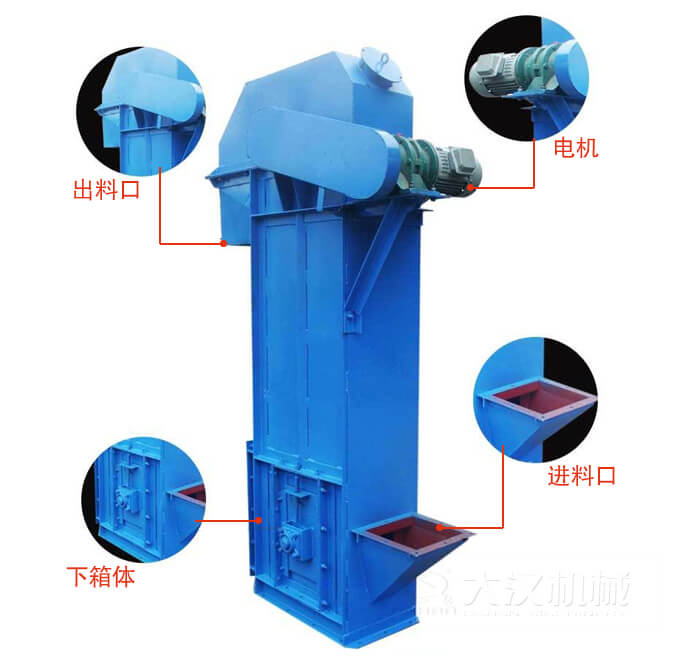

TD型鬥式提升機由運行部分(料鬥與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成。

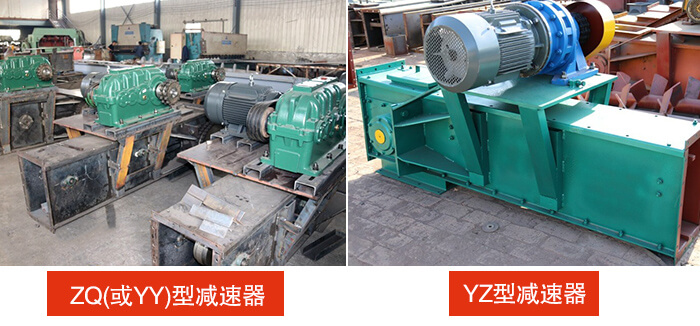

傳動裝置有：YZ型減速器ZQ(或YY)型減速器
YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平台、聯軸器等,使結構緊湊、重量輕,而且其内部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并随主軸浮動，可消除安裝應力。
ZQ型減速器：減速機齒輪傳動圓周速度不大于10米/秒，轉速不大于1500轉/分，用于正反兩向運轉，工作環境溫度爲-40℃到+40℃

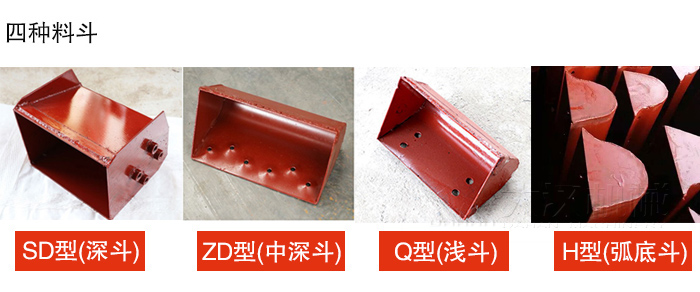

TD型鬥式提升機備有四種料鬥Q型(淺鬥)、H型(弧底鬥)、ZD型(中深鬥)SD型(深鬥)

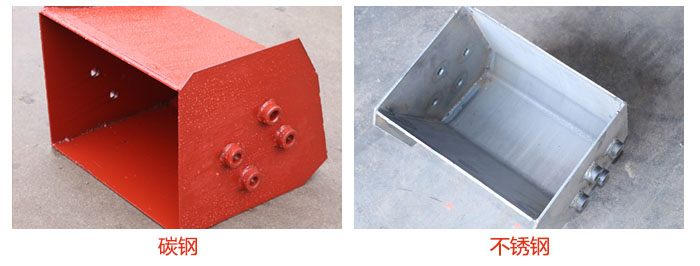

料鬥材質采用鋼闆焊接，常用2～6mm厚的鋼闆，也可以采用尼龍及聚丙烯模鑄或者采用可鍛鑄鐵制造。
淺料鬥：保送濕潤、易結塊、難抛出的物料。如濕沙、濕煤等。
深料鬥：保送枯燥的、松懈的、易抛出的物料。如水泥、煤塊、碎石、石英砂等。
表中鬥容爲計算鬥容，輸送量按填充系數0.6計算得出
| 型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料鬥形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 輸送量（m3/h） | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 鬥寬（mm） | 160 | 250 | 315 | 400 | ||||||||||||
| 鬥容（L） | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 鬥距（mm） | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬（mm） | 200 | 300 | 400 | 500 | ||||||||||||
| 鬥速（m/s） | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊（mm） | 25 | 35 | 45 | 55 | ||||||||||||
| 型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料鬥形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 輸送量（m3/h） | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 鬥寬（mm） | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 鬥容（L） | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 鬥距（mm） | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 帶寬（mm） | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 鬥速（m/s） | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大塊（mm） | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
| 型式 | TD型 | TH型 | NE型 |
| 結構特征 | 采用橡膠帶作牽引構件 | 采用鍛造的環形鏈條作爲牽引構件 | 采用闆鏈作爲牽引構件 |
| 禦載特征 | 采用離心式或混合式方式卸料 | 采用混合式或重力式方式卸料 | 采用重力誘導卸料 |
| 适用提升物料 | 松散密度ρ＜1.5tm³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 | 松散密度ρ＜1.5m³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 | 物料松散密度ρ0.6-2.0m³/t的粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料 |
| 适用溫度 | 被提升物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃ | 被提升物料溫度不超過250℃ | 被提升物料溫度在250℃以下 |
| 型号 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 | TH315、TH400、T500、TH630、（TH800、TH1000） | NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800 |
| 提升高度 | 約在4～40m範圍内 | 約在4.5～40m範圍内 | 約提升至4-40m |
| 提升量 | 4～238立方/時 | 35～185立方/時 | 15-800立方/時 |
| 價格 | 17000~40000元 | 18000-50000元 | 12000~46000元 |

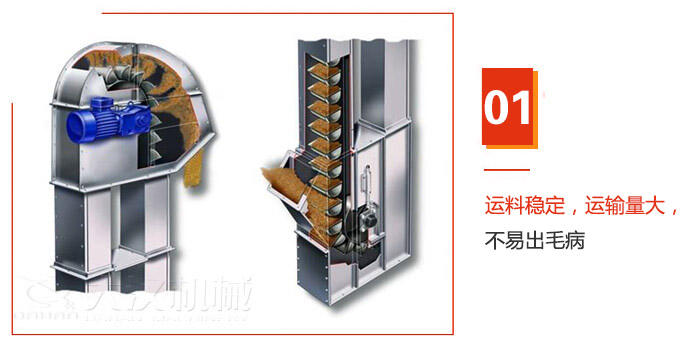

1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料鬥密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升範圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,合理的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用鬥挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
